1、表面张力仪

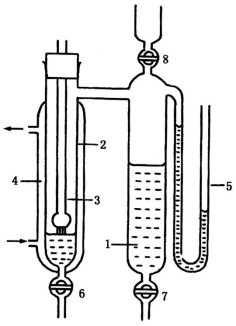

图10-4 表面张力测定装置

1-减压装置；2-样品管；3-毛细管；4-恒温夹套；5-压力计；6、7、8-活塞

在本实验原理中，介绍测量图10-2所示的表面张力的实验装置，是为了便于理解测量原理。但图10-2所示测量装置存在着两点不足：（1）滴定漏斗和样品管之间存在一定距离，占地较大；（2）样品管浸入恒温槽中，调节毛细管与液面相切时不太方便。

因此可对上述实验装置作少许改进，做成如图10-4所示测量装置。其

使用方法如下：

从活塞8的上方，向减压管1中装满水。将被测液体加入到样品管2中，在活塞8打开的情况下，调节活塞6使毛细管3的下端面与液面相切。关闭活塞8，打开活塞7使系统减压，当毛细管口逸出气泡时，调节活塞7”使液滴缓慢滴下，读取压力计5的最大压力差Δpm。另外，减压管1的周围是有通恒温水的夹层。

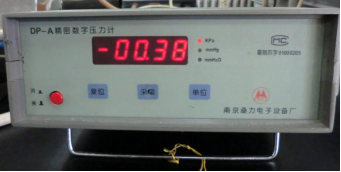

2、数字压力计

3、恒温槽

4、分析天平

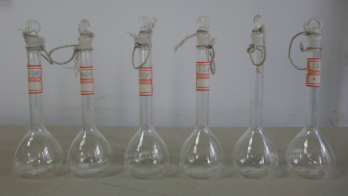

5、容量瓶

6、无水乙醇和蒸馏水
