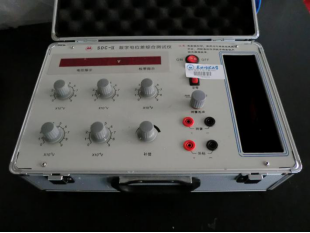

1、电位差计（SDC-II数字电位差综合测试仪）

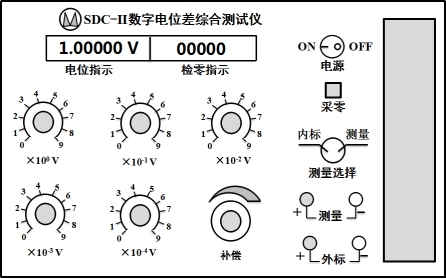

图9-2  SDC-II数字电位差综合测试仪面板

使用方法：

一、开机：打开电源开关，预热15分钟。

二、以内标为基准进行测量

1. 将“测量选择”旋钮置于“内标”。

2. 将100位旋钮置于1，补偿旋钮逆时针旋到底，其它旋钮均置于0，此时“电位指示”应显示1.00000 V。若显示小于

1.00000 V，可调节补偿电位器以达到显示1.00000 V；若显示大于1.00000 V，应适当调节10-1~10-4旋钮，使显示小于

1.00000 V，再调节补偿电位器以达到显示1.00000 V。

3. 待“检零指示”显示数值稳定后，按一下“采零”键，此时“检零指示”显示为0000。

4. 将“测量选择”旋钮置于“测量”。

5. 用测试线将被测电池按“+”、“—”极性与“测量插孔”连接。

6. 依次调节10-1~10-4旋钮，使“检零指示”显示数值为负且绝对值最小。

7. 调节补偿旋钮，使“检零指示”显示为0000，此时，“电位显示”数值即为被测电动势的数值。

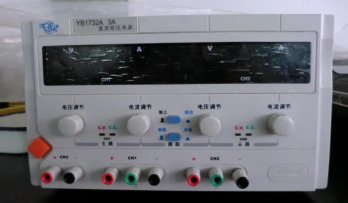

2、直流稳压电源

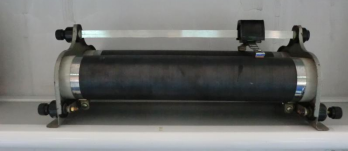

3、滑线变阻器

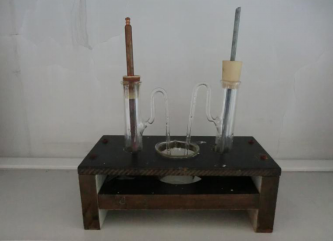

4、电极管和盐桥

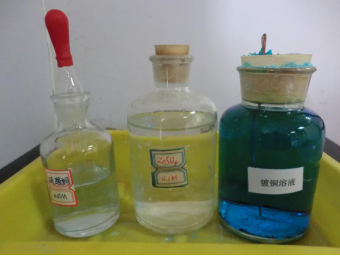

5、硫酸铜、硫酸锌、镀铜溶液

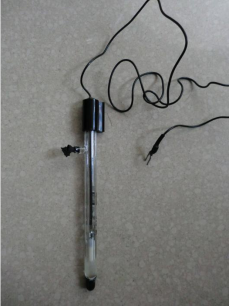

6、甘汞电极
