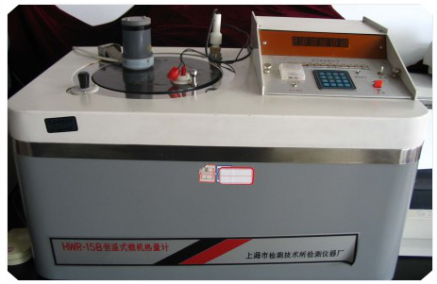

1、氧弹式量热计



【结构和原理】

整个仪器由量热主体部分和测量部分所组成。量热主体部分有外筒、内筒、搅拌器、氧弹、热电偶等组成；而测量部分包括显示器、键盘和点火等。


图2-2 氧弹的构造
1-拉环；2-气阀柄；3-密封圈；4-气阀；5-导电套圈；6-氧弹弹筒；7-导电柱；8-坩埚（燃烧皿）



燃烧反应在氧弹中进行，氧弹是一个特制的耐高压不锈钢容器（如图2-2所示），内壁采用高抛光，以减少热辐射。实验过程中外筒中装满水并保持恒温，内筒中装入3000 mL蒸馏水，外筒和内筒之间以空气隔热。这样，内筒连同其中的氧弹、热电偶、搅拌器和水便近似构成了一个绝热系统。

恒温式量热计采用相对测量方法。即先用标准物质（常用苯甲酸）标定反应系统常数，然后再测定待测物质的燃烧热。

首先称取一定质量的苯甲酸于氧弹中的燃烧皿内，充入足够量的氧气。将氧弹放入内筒中，以电控部分控制搅拌和燃烧点火，用热电偶作测温元件，自动记录内筒水的温度变化。由于在整个实验过程中系统与环境的热交换难以完全避免，所以用雷诺（Reynolds）作图法校正内筒水的温差△T，计算出热量计常数C。

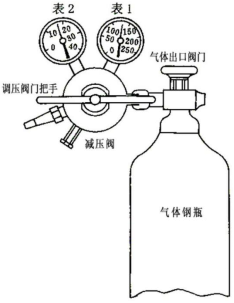

2、氧气瓶及减压阀



3、压片机

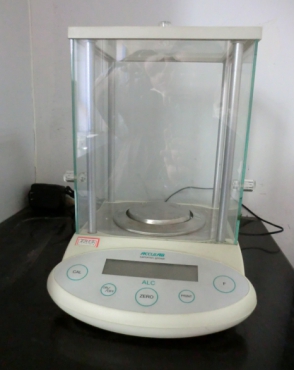

4、分析天平

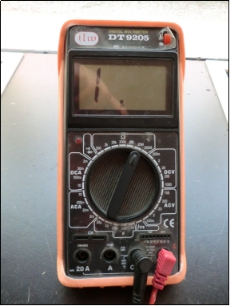

5、万用表

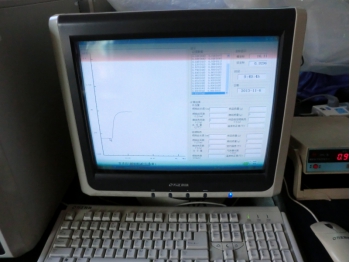

6、电脑记录仪

7、萘和苯甲酸
